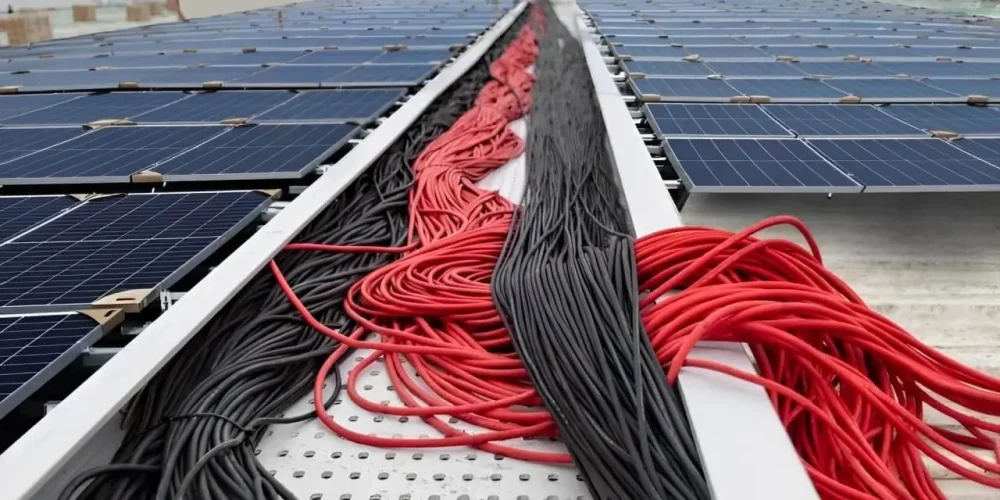

Guide du câble solaire 12 V : choisir la bonne section
Un câble solaire 12 V correctement dimensionné limite la chute de tension, réduit les pertes et évite l’échauffement. Ce guide explique comment choisir un calibre adapté au courant, à la longueur du circuit et aux équipements d’une installation photovoltaïque.
Pourquoi la section du câble solaire 12 V est-elle importante ?
Lors de la conception d’un système solaire en 12 V, l’attention se porte souvent sur les panneaux, la batterie ou le régulateur de charge. Le câblage est pourtant tout aussi important. Une section insuffisante peut provoquer une chute de tension excessive, des pertes d’énergie, un échauffement du conducteur et, dans les cas les plus critiques, endommager les équipements.
Le choix du câble dépend principalement du courant maximal, de la longueur aller-retour, de la chute de tension admissible, du matériau conducteur et de la température d’utilisation. Ces paramètres doivent être évalués ensemble, notamment dans les camping-cars, les bateaux, les cabanes hors réseau et les installations mobiles.
Quels facteurs influencent la section d’un câble solaire 12 V ?
Le calibre ne se choisit pas uniquement en fonction de la puissance du panneau. Six variables techniques doivent être prises en compte avant de sélectionner le câble.
Intensité maximale du circuit
Une estimation simplifiée consiste à diviser la puissance par la tension. Un système de 100 W sous 12 V correspond ainsi à environ 8,33 A. Pour le dimensionnement final, utilisez toutefois le courant de court-circuit Isc indiqué sur la fiche technique.
Longueur totale aller-retour
La résistance augmente avec la longueur du conducteur. Mesurez toujours le trajet complet du courant, c’est-à-dire le conducteur positif et le conducteur négatif. Une distance de 10 m à l’aller représente donc 20 m de câble pour le calcul.
Chute de tension admissible
Dans un circuit 12 V, une faible perte représente rapidement une part importante de la tension disponible. Une cible courante est de 2 à 3 % entre les panneaux et le régulateur, et d’environ 1 % entre le régulateur et la batterie.
Cuivre ou aluminium
Le cuivre offre une meilleure conductivité et une bonne résistance à la corrosion. L’aluminium est plus léger et moins coûteux, mais il nécessite une section supérieure pour transporter le même courant et demande davantage de précautions aux connexions.
Température et conditions de pose
La capacité de transport du courant diminue lorsque la température augmente. Sur un toit, dans un compartiment moteur ou dans un coffret extérieur, utilisez un câble photovoltaïque prévu pour la chaleur, les UV et l’humidité.
Marge de dimensionnement
Pour un courant continu permanent, une marge de 125 % constitue une pratique courante. Un circuit transportant 20 A doit ainsi être dimensionné pour au moins 25 A, sous réserve des règles électriques applicables au lieu d’installation.
Montage en parallèle : les courants s’additionnent tandis que la tension reste stable, ce qui impose souvent une section plus importante. Montage en série : la tension augmente tandis que le courant reste proche de celui d’un seul module.
Comment choisir la bonne section en quatre étapes ?
Déterminer le courant maximal
Commencez par relever le courant Isc du panneau ou de chaque branche. Pour une première estimation, la relation puissance divisée par tension peut être utilisée, mais la fiche technique reste la référence pour le calcul.
Appliquez ensuite la marge de sécurité adaptée. Dans un montage en parallèle, additionnez le courant de chaque branche avant d’ajouter cette marge.
Mesurer la longueur aller-retour
Mesurez la distance parcourue par le courant dans les deux conducteurs. Par exemple, une liaison de 4,5 m entre le panneau et le régulateur représente environ 9 m de longueur électrique aller-retour.
Comparer le courant et la distance à un tableau de calibres
Utilisez un tableau AWG ou une table d’intensité admissible pour identifier une première section. Les correspondances en mm² ci-dessous sont approximatives et servent à faciliter la lecture pour les marchés utilisant le système métrique.
Vérifier la chute de tension
Confirmez le choix avec un calculateur de chute de tension en renseignant la tension du système, le courant, le calibre, le matériau et la longueur aller-retour. Si le résultat dépasse la limite retenue, augmentez la section ou réduisez la distance.
Tableau indicatif des calibres de câble solaire 12 V
Le tableau suivant donne une première orientation pour un conducteur en cuivre. Il ne remplace pas le calcul de chute de tension ni la vérification de l’intensité admissible.
| Courant | Longueur aller-retour | Calibre recommandé | Section approximative |
|---|---|---|---|
| 10 A | Jusqu’à 7,6 m | 12 AWG | 3,31 mm² |
| 15 A | Jusqu’à 12,2 m | 10 AWG | 5,26 mm² |
| 20 A | Jusqu’à 18,3 m | 8 AWG | 8,37 mm² |
Valeurs indicatives issues d’exemples de dimensionnement. Vérifiez toujours la chute de tension, la température, le mode de pose, les borniers et les prescriptions locales.
Quelle section choisir selon les équipements raccordés ?
Du panneau solaire au régulateur de charge
Cette liaison peut transporter un courant élevé lorsque plusieurs panneaux sont montés en parallèle. Une chute de tension excessive réduit directement l’énergie disponible à l’entrée du régulateur.
| Courant total | Longueur aller-retour | Calibre indicatif | Équivalent approximatif |
|---|---|---|---|
| 8 à 10 A | ≤ 7,6 m | 12 AWG | 3,31 mm² |
| 16 à 20 A | ≤ 7,6 m | 10 AWG | 5,26 mm² |
| 20 à 30 A | 7,6 à 12,2 m | 8 AWG | 8,37 mm² |
Du régulateur de charge à la batterie
Cette liaison doit être aussi courte que possible. Une chute proche de 1 % est généralement recherchée, car une tension insuffisante peut perturber la recharge et l’évaluation de l’état de la batterie.
| Courant nominal du régulateur | Longueur aller-retour | Calibre indicatif | Équivalent approximatif |
|---|---|---|---|
| 20 A | ≤ 1,5 m | 10 AWG | 5,26 mm² |
| 30 à 40 A | ≤ 1,5 m | 8 AWG | 8,37 mm² |
| 40 à 60 A | ≤ 1,5 m | 6 ou 4 AWG | 13,3 ou 21,2 mm² |
De la batterie à l’onduleur
Il s’agit souvent du segment le plus exigeant d’un système 12 V. Le courant augmente rapidement avec la puissance de l’onduleur. Le câble doit supporter le fonctionnement continu et les pointes, et le circuit doit être protégé par un fusible ou un disjoncteur CC correctement dimensionné.
| Puissance de l’onduleur | Courant approximatif sous 12 V | Câble indicatif | Protection indicative |
|---|---|---|---|
| 600 W | ≈ 50 A | 6 AWG / 13,3 mm² | 60 A |
| 1 000 W | ≈ 83 A | 4 AWG / 21,2 mm² | 100 A |
| 1 500 à 2 000 W | ≈ 125 à 166 A | 2 AWG ou 1/0 AWG | 175 à 200 A |
À forte puissance, la longueur réelle, le rendement de l’onduleur, le courant de pointe, la température et les recommandations du fabricant peuvent imposer une section supérieure.
Quel type de câble utiliser dans une installation solaire 12 V ?
Pour les liaisons exposées à l’extérieur, privilégiez un câble photovoltaïque en cuivre doté d’une isolation résistante aux UV, à la chaleur et à l’humidité. Les références et certifications doivent être adaptées au marché d’installation, par exemple UL 4703 ou IEC 62930 lorsque ces normes sont applicables.
- Vérifier la tension nominale du câble et son intensité admissible.
- Choisir des connecteurs et des cosses compatibles avec la section du conducteur.
- Réduire la longueur des liaisons à fort courant, surtout entre la batterie et l’onduleur.
- Protéger le circuit avec un fusible ou un disjoncteur CC placé au bon emplacement.
- Contrôler le serrage des connexions afin de limiter la résistance de contact et l’échauffement.
Questions fréquentes sur le câble solaire 12 V
Peut-on utiliser un câble électrique domestique classique ?
Un câble domestique standard n’est pas toujours adapté à une installation photovoltaïque extérieure. Il peut manquer de souplesse et de résistance aux UV, à l’humidité ou aux températures élevées. Utilisez un câble prévu pour l’environnement et la tension du circuit.
Que se passe-t-il si le câble est trop fin ?
Une section insuffisante augmente la résistance, la chute de tension et l’échauffement. Le système perd alors en efficacité et les connexions peuvent se dégrader, en particulier sur les liaisons batterie-onduleur à fort courant.
Est-il préférable de surdimensionner le câble ?
Passer au calibre immédiatement supérieur peut être pertinent lorsque la distance, la température ou la criticité de l’installation le justifie. Un surdimensionnement excessif augmente toutefois le coût, le poids et la difficulté d’installation.
Peut-on utiliser un câble en aluminium pour réduire les coûts ?
C’est possible dans certaines configurations, mais l’aluminium possède une conductivité inférieure à celle du cuivre et nécessite une section plus importante. Il demande également des connexions et des protections contre la corrosion adaptées, notamment en milieu marin ou humide.
Peut-on mélanger des panneaux de puissances différentes ?
Le mélange est techniquement possible, mais il peut provoquer des pertes lorsque les tensions ou les courants des modules sont mal assortis. Des groupes séparés avec des régulateurs MPPT dédiés constituent souvent une solution plus prévisible.
Les tableaux présentés sont indicatifs. Le dimensionnement définitif doit respecter les fiches techniques, la longueur réelle, le mode de pose, la température, les protections électriques et les réglementations applicables dans le pays d’installation. En cas de doute, faites valider la conception par un professionnel qualifié.
