PVB dans les panneaux solaires : rôle, avantages et comparaison avec l’EVA
Le PVB dans les panneaux solaires est un matériau d’encapsulation transparent utilisé pour solidariser les couches du module, protéger les cellules photovoltaïques et renforcer la structure laminée. Il est particulièrement pertinent dans les modules verre-verre, les solutions photovoltaïques intégrées au bâtiment et certaines technologies à couches minces.
Qu’est-ce que le PVB dans les panneaux solaires ?
Le PVB, ou polyvinylbutyral, est une résine thermoplastique connue pour sa transparence, sa flexibilité, sa ténacité et son adhérence au verre. Il est largement utilisé comme intercalaire dans le verre feuilleté de sécurité destiné à l’automobile et au bâtiment.
Dans un module photovoltaïque, le film de PVB peut être placé entre les substrats avant et arrière afin d’envelopper les cellules, maintenir les composants ensemble et former une structure laminée cohérente.
Le PVB est une couche transparente qui colle les éléments du module et contribue à protéger les cellules contre les chocs, les vibrations et les contraintes environnementales.
Ses propriétés sont particulièrement utiles lorsqu’un projet exige une forte adhérence au verre, un aspect architectural ou une structure verre-verre.
Le PVB n’est pas adapté de la même façon à tous les modules
Sa formulation, l’humidité, la température de laminage, le scellement périphérique et les matériaux voisins influencent fortement sa fiabilité.
Quel est le rôle du PVB dans un module photovoltaïque ?
Maintenir les cellules dans la structure
Le film entoure les cellules et les interconnexions afin de limiter leurs mouvements et de conserver l’alignement des différentes couches du module.
Créer une liaison durable avec le verre
Le PVB possède une forte affinité avec les surfaces en verre, ce qui favorise la cohésion des modules verre-verre correctement laminés.
Amortir certaines contraintes mécaniques
Sa souplesse permet d’absorber une partie des vibrations et des impacts, réduisant les contraintes directement transmises aux cellules.
Laisser passer la lumière vers les cellules
Une formulation adaptée doit conserver une forte transmission lumineuse et limiter les pertes optiques à travers le module.

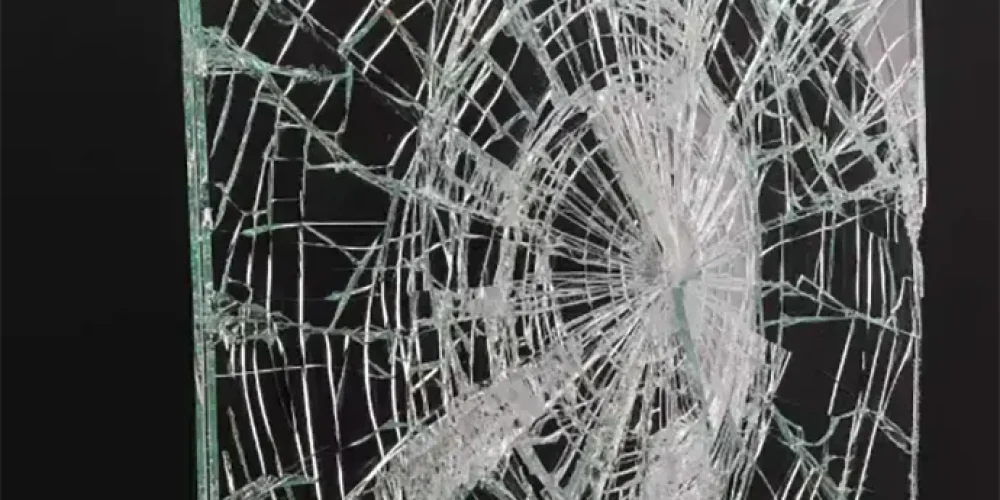

Retenir les fragments de verre
Dans une construction feuilletée, le film contribue à maintenir les fragments ensemble si un vitrage se brise.
Permettre des solutions architecturales
Certaines formulations peuvent intégrer des couleurs, des dégradés ou des fonctions optiques adaptées aux projets BIPV.
Où se place le film PVB dans un panneau solaire ?
Le PVB est particulièrement adapté aux structures comprenant deux surfaces vitrées
Dans un module verre-verre, les cellules sont placées entre une plaque de verre avant, les couches d’encapsulation et une plaque de verre arrière. Sous l’effet de la chaleur, du vide et de la pression, l’ensemble forme un laminate compact.
- Verre avant assurant la protection et la transmission de la lumière.
- Première couche de PVB au-dessus des cellules.
- Cellules et rubans d’interconnexion photovoltaïques.
- Deuxième couche de PVB sous les cellules.
- Verre arrière ou substrat compatible selon la conception.
Quels sont les avantages du PVB dans les panneaux solaires ?
Bonne liaison avec le verre
Le PVB peut former une interface solide avec le vitrage lorsque la surface, l’humidité et le cycle de laminage sont maîtrisés.
Transmission optique élevée
Sa clarté permet à la lumière d’atteindre les cellules avec des pertes limitées lorsque la formulation reste stable.
Absorption des impacts
Le matériau peut amortir certaines contraintes et contribuer à protéger les cellules contre des chocs mécaniques modérés.
Comportement de verre feuilleté
La couche intercalaire aide à retenir les fragments en cas de rupture du vitrage.
Couleurs et effets visuels
Certaines gammes permettent d’intégrer une teinte ou un aspect architectural dans un module photovoltaïque.
Possibilité de vitrages plus fins
Une conception optimisée peut contribuer à réduire le poids, sous réserve de respecter les exigences mécaniques du projet.
Expérience issue du verre feuilleté
Le matériau bénéficie d’un long historique dans les applications automobiles et architecturales.
Formats et formes sur mesure
Le film peut être découpé en fonction de la géométrie du vitrage et du dessin du module.
Quelles sont les limites du PVB en technologie solaire ?
Le PVB peut absorber de l’eau
Une humidité excessive peut modifier ses propriétés et favoriser la perte d’adhérence ou la délamination si les bords du module sont insuffisamment protégés.
Un procédé thermique exigeant
Le PVB nécessite généralement une température et une pression de laminage précisément contrôlées, ainsi qu’une préparation rigoureuse du film.
Une gestion de l’humidité avant production
Le film doit être stocké et conditionné selon les instructions du fournisseur afin d’éviter une teneur en eau inadaptée.
Tous les matériaux ne réagissent pas de la même manière
Le verre, les couches conductrices, les encres, les rubans et les scellements périphériques doivent être validés ensemble.
Des paramètres de fabrication spécifiques
Une ligne configurée pour l’EVA ne peut pas nécessairement traiter le PVB sans ajustement du vide, de la température et du temps de cycle.
Le prix du film ne suffit pas
Le coût final dépend du matériau, du cycle de laminage, du vitrage, du scellement, du rendement de production et du taux de rebut.
Quelle différence entre le PVB et l’EVA dans les panneaux solaires ?
L’EVA, ou éthylène-acétate de vinyle, reste l’un des encapsulants les plus répandus dans les modules photovoltaïques en silicium cristallin. Le PVB est davantage associé aux structures verre-verre, aux vitrages photovoltaïques et à certaines technologies à couches minces.
| Critère | PVB | EVA |
|---|---|---|
| Nature du matériau | Polymère thermoplastique principalement connu comme intercalaire de verre feuilleté. | Copolymère généralement réticulé pendant le laminage du module. |
| Applications photovoltaïques | Modules verre-verre, BIPV, vitrages solaires et certaines technologies à couches minces. | Modules standards en silicium cristallin, verre-backsheet et verre-verre selon la formulation. |
| Adhérence | Très bonne adhérence au verre et à certaines surfaces fonctionnelles. | Bonne adhérence après réticulation, selon la formulation et les matériaux voisins. |
| Transmission lumineuse | Transmission élevée avec des options de teinte ou de fonction optique. | Transmission élevée et formulations optimisées pour les modules photovoltaïques conventionnels. |
| Résistance aux impacts | Bonne ténacité héritée des applications de verre de sécurité. | Bonne souplesse et protection mécanique des cellules selon la réticulation. |
| Gestion de l’humidité | Sensible à la teneur en eau et nécessitant une conception périphérique rigoureuse. | Le comportement dépend de la formulation et de la structure du module ; l’humidité reste également un facteur de vieillissement. |
| Procédé de laminage | Température, pression, vide et conditionnement du film précisément contrôlés. | Procédé industriel très répandu nécessitant un degré de réticulation correct. |
| Personnalisation architecturale | Particulièrement adapté aux couleurs, dégradés et structures de vitrage feuilleté. | Personnalisation possible, mais moins directement issue de l’industrie du vitrage architectural. |
| Coût | Variable selon la formulation, le vitrage et le procédé de fabrication. | Souvent compétitif grâce à une chaîne d’approvisionnement photovoltaïque très mature. |
Il n’existe pas de matériau universellement supérieur. La performance dépend de la formulation, du fournisseur, de la structure du module, du cycle de laminage et de l’environnement d’utilisation.
Comment fonctionne le laminage d’un module solaire avec du PVB ?
Préparation du verre
Découpe du PVB
Assemblage des cellules
Vide et chauffage
Contrôle du laminate
Nettoyer les surfaces vitrées
La poussière, les traces de graisse et l’humidité peuvent créer des bulles, des défauts optiques ou une mauvaise adhérence.
Conditionner le film
Le stockage et la teneur en eau du PVB doivent respecter les exigences du fournisseur avant l’assemblage.
Positionner les couches
Les cellules, rubans, films et vitrages doivent rester alignés sans pli ni contamination.
Évacuer l’air
Le vide permet de réduire les bulles et d’améliorer le contact entre le film et les surfaces voisines.
Appliquer chaleur et pression
Les paramètres doivent être adaptés à la formulation du PVB et à l’épaisseur de l’ensemble.
Inspecter le module fini
Contrôlez les bulles, les bords, l’adhérence, la transparence, l’isolation et les performances électriques.
Dans quels types de projets solaires utilise-t-on le PVB ?
Façades photovoltaïques
Le PVB peut associer fonction énergétique, sécurité du vitrage et rendu architectural dans les façades solaires.
Verrières et auvents solaires
Les modules semi-transparents peuvent fournir de l’ombre tout en produisant de l’électricité.
Modules bifaciaux ou transparents
Une structure à deux vitrages peut bénéficier de la forte adhérence du PVB au verre.
Modules sur substrat vitré
Le PVB est utilisé dans certaines architectures où la cellule ou la couche active est déposée sur le verre.
Abris et structures photovoltaïques
Les vitrages solaires peuvent être intégrés à des abribus, pergolas et équipements extérieurs.
Modules colorés
Certaines formulations permettent de modifier l’apparence tout en conservant une production énergétique.
Zones exigeant du verre feuilleté
Le PVB peut répondre aux projets où la rétention des fragments constitue une exigence de conception.
Formats architecturaux spécifiques
Le vitrage, la couleur, la transparence et la disposition des cellules peuvent être adaptés au projet.
Comment protéger un module PVB contre l’humidité ?
L’humidité peut pénétrer principalement par les bords du laminate. Une conception insuffisante peut entraîner une modification du film, une corrosion des composants électriques ou une perte progressive d’adhérence.
Protéger les bords du vitrage
Un système périphérique compatible peut ralentir la pénétration de vapeur d’eau dans la structure.
Limiter les chemins d’infiltration
Les passages électriques, les boîtes de jonction et les zones de découpe doivent être intégrés sans compromettre l’étanchéité.
Réaliser des essais de vieillissement
Les essais de chaleur humide, de cycles thermiques, d’adhérence et d’isolation permettent d’évaluer la fiabilité du laminate.
Comment choisir entre PVB, EVA et un autre encapsulant ?
Structure du module
Déterminez si le produit utilise du verre-verre, du verre-backsheet, un substrat mince ou une structure architecturale.
Adhérence aux surfaces
Vérifiez la compatibilité avec le verre, les couches conductrices, les encres et les matériaux arrière.
Transmission optique
Comparez la transmission initiale, le jaunissement, le voile et la stabilité après vieillissement.
Humidité et climat
Analysez les températures, la pluie, la condensation, le sel et la durée d’exposition extérieure.
Capacité de production
La ligne de laminage doit atteindre les paramètres exigés sans créer de bulles, plis ou défauts d’adhérence.
Contraintes mécaniques
Le module doit supporter les charges, les impacts, la flexion et les cycles thermiques du projet.
Normes et certifications
Les matériaux doivent être intégrés dans une conception qualifiée selon les normes applicables au marché.
Aspect architectural
La couleur, la transparence et le motif des cellules peuvent orienter le choix vers une solution PVB.
Coût total du module
Intégrez le film, le verre, le temps de cycle, le scellement, le rendement de fabrication et la durée de vie attendue.
Quelles erreurs faut-il éviter avec un film PVB photovoltaïque ?
Utiliser un PVB architectural non validé pour le solaire
Un film destiné au vitrage classique ne possède pas automatiquement les propriétés électriques et de durabilité requises pour un module photovoltaïque.
Ignorer la teneur en humidité du film
Une teneur inadaptée peut perturber l’adhérence, la transparence et le comportement pendant le laminage.
Réutiliser directement un cycle prévu pour l’EVA
Le PVB peut nécessiter une température, une pression et une durée de traitement différentes.
Négliger le scellement périphérique
Les bords du module sont des zones sensibles à la pénétration d’humidité et à la perte d’adhérence.
Comparer uniquement le prix au kilogramme
Le coût réel dépend aussi du rendement de production, du vitrage et de la fiabilité finale du module.
Promettre un blocage UV identique pour tous les films
La transmission UV dépend de la formulation, de l’épaisseur et des additifs du produit sélectionné.
Questions fréquentes sur le PVB dans les panneaux solaires
Que signifie PVB dans un panneau solaire ?
PVB signifie polyvinylbutyral. Il s’agit d’un polymère transparent pouvant être utilisé comme film d’encapsulation et intercalaire entre les couches d’un module solaire.
Le PVB est-il meilleur que l’EVA ?
Pas dans toutes les applications. Le PVB peut être préférable pour le verre-verre, le BIPV et certains modules à couches minces. L’EVA reste très répandu dans les modules standards en silicium cristallin.
Le PVB protège-t-il les cellules contre les impacts ?
Sa ténacité et sa souplesse peuvent amortir certaines contraintes, mais la résistance globale dépend aussi du verre, des cellules, de l’épaisseur et de la structure du module.
Le PVB est-il étanche à l’eau ?
Il ne doit pas être considéré comme une barrière complète à l’humidité. Une conception correcte des bords et un scellement compatible restent nécessaires.
Le PVB bloque-t-il tous les rayons UV ?
Non. Certaines formulations offrent une forte filtration UV, mais le niveau exact dépend du produit. Vérifiez la courbe de transmission du fournisseur.
Peut-on utiliser du PVB dans un module flexible ?
Cela dépend de la conception. Le PVB est surtout associé aux laminates vitrées. Un module flexible nécessite une formulation et des substrats spécifiquement validés.
Pourquoi le PVB est-il utilisé dans le BIPV ?
Il associe adhérence au verre, transparence, sécurité du vitrage et options esthétiques, ce qui répond aux besoins des façades, verrières et garde-corps photovoltaïques.
Le PVB réduit-il automatiquement le poids du panneau ?
Pas automatiquement. Il peut permettre certaines conceptions utilisant un vitrage plus fin, mais l’épaisseur finale doit respecter les exigences mécaniques et de sécurité.
Le PVB est-il adapté à votre projet de panneau solaire ?
Le PVB dans les panneaux solaires offre une combinaison intéressante de transparence, d’adhérence au verre, de ténacité et de possibilités architecturales.
Il est particulièrement pertinent pour les modules verre-verre, les vitrages photovoltaïques intégrés au bâtiment et certaines technologies à couches minces.
Son utilisation exige toutefois une gestion rigoureuse de l’humidité, du stockage, du cycle de laminage, du scellement périphérique et de la compatibilité entre tous les composants.
Le choix entre PVB, EVA ou un autre encapsulant doit donc être basé sur la structure du module, l’environnement, les certifications et les objectifs de durée de vie du projet.
