Diode bypass pour panneau solaire : rôle, fonctionnement et protection
Une diode bypass permet au courant de contourner une partie ombragée ou défectueuse d’un panneau solaire. Elle limite les pertes de production, réduit la tension inverse appliquée aux cellules et aide à prévenir les points chauds susceptibles d’endommager le module.
Qu’est-ce qu’une diode bypass pour panneau solaire ?

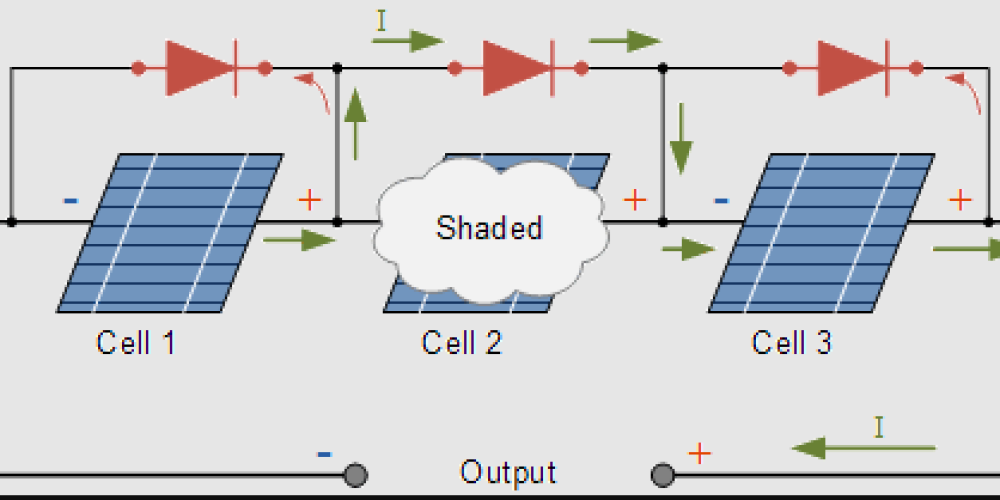

Une diode bypass est un composant électronique raccordé en parallèle avec une cellule, un groupe de cellules ou une sous-chaîne d’un module photovoltaïque.
Lorsque toutes les cellules reçoivent un éclairement comparable, la diode reste bloquée et le courant traverse normalement les cellules. Si une partie du module devient fortement ombragée ou défectueuse, la diode peut devenir conductrice et créer un chemin alternatif.
Le panneau continue alors à produire à une puissance réduite, au lieu de laisser la partie ombragée bloquer toute la chaîne.
Les diodes bypass sont généralement installées dans la boîte de jonction du module. Leur nombre dépend de l’architecture électrique et du nombre de sous-chaînes de cellules.
Comment fonctionne une diode dans un circuit photovoltaïque ?
Une diode laisse principalement circuler le courant dans une seule direction. Lorsqu’elle est polarisée dans le sens passant, elle conduit. Lorsqu’elle est polarisée en sens inverse, elle bloque le courant jusqu’à sa limite électrique.
Dans un panneau solaire, la diode bypass est orientée de manière à ne pas conduire pendant le fonctionnement normal. Lorsque la tension de la sous-chaîne devient suffisamment négative, elle s’active et détourne le courant autour de la section affectée.
Quelle différence entre diode de blocage et diode bypass ?
Ces deux composants sont utilisés dans les installations solaires, mais leur raccordement et leur fonction sont différents.
Diode de blocage
La diode de blocage est raccordée en série avec le panneau ou la branche photovoltaïque.
Elle permet au courant de circuler du panneau vers la batterie tout en empêchant un courant inverse de revenir de la batterie vers les panneaux lorsque leur tension devient plus faible, notamment la nuit.
Dans de nombreux systèmes modernes, cette fonction est déjà intégrée au régulateur de charge ou assurée par des composants électroniques équivalents.
Diode bypass
La diode bypass est raccordée en parallèle avec un panneau, une cellule ou, plus fréquemment, une sous-chaîne de cellules.
Elle offre un chemin alternatif lorsque la section protégée devient ombragée ou défectueuse.
Sa fonction principale est de limiter la polarisation inverse, la surchauffe et la perte de courant dans l’ensemble de la chaîne photovoltaïque.
| Caractéristique | Diode de blocage | Diode bypass |
|---|---|---|
| Type de connexion | En série avec le circuit | En parallèle avec la section protégée |
| Fonction principale | Empêcher le retour du courant | Contourner une section ombragée ou défectueuse |
| Protection visée | Éviter la décharge inverse de la batterie | Limiter les points chauds et la perte de production |
| Emplacement fréquent | Régulateur ou branche photovoltaïque | Boîte de jonction du panneau |
| État normal | Conduit du panneau vers la charge | Reste bloquée lorsque les cellules fonctionnent normalement |
La configuration exacte dépend du module, du régulateur et de l’architecture de l’installation photovoltaïque.
Pourquoi l’ombrage peut-il endommager un panneau solaire ?
Les cellules d’une même sous-chaîne sont généralement raccordées en série. Le courant qui les traverse est donc commun à toutes les cellules.
Lorsqu’une cellule reçoit beaucoup moins de lumière, elle ne peut plus fournir le même courant. Les autres cellules éclairées peuvent alors imposer une tension inverse à la cellule ombragée.
Réduction du courant
L’ombre d’une branche, d’un poteau, de poussière ou de déjections d’oiseaux réduit le courant de la cellule affectée.
Polarisation inverse
La cellule ombragée peut être forcée à absorber l’énergie produite par les autres cellules de la série.
Échauffement localisé
L’énergie absorbée est dissipée sous forme de chaleur et peut créer un point chaud dans le module.
Comment les diodes fonctionnent-elles dans un champ solaire ?
Une cellule solaire produit du courant lorsqu’elle reçoit de la lumière. Lorsqu’elle est fortement ombragée, elle peut se comporter comme une charge au lieu de fonctionner comme un générateur.
Dans un champ photovoltaïque, plusieurs niveaux de protection peuvent être utilisés.
- Diodes bypass intégrées dans les boîtes de jonction des modules.
- Protection contre le courant inverse intégrée au régulateur ou à l’onduleur.
- Fusibles de chaîne pour limiter les courants inverses entre branches parallèles.
- Sectionneurs et dispositifs de protection adaptés à la tension continue.
Quels sont les avantages des diodes bypass ?
Limiter les points chauds
La diode réduit la tension inverse appliquée à la partie ombragée et limite l’énergie dissipée dans les cellules.
Maintenir le courant de la chaîne
Même si la tension du module diminue, le reste de la chaîne peut continuer à produire de l’électricité.
Protéger les matériaux internes
Une meilleure gestion de l’ombrage réduit les contraintes thermiques sur les cellules, les soudures et l’encapsulant.
Éviter l’arrêt complet du système
Une section défaillante peut être contournée sans interrompre automatiquement l’ensemble du champ photovoltaïque.
Comment une diode bypass peut-elle tomber en panne ?
Une diode bypass doit supporter des courants importants lorsqu’une sous-chaîne est contournée. La température de la boîte de jonction, la dissipation thermique et la durée de conduction influencent sa fiabilité.
Courant direct élevé
Une diode conductrice dissipe de la chaleur. Un courant élevé ou une mauvaise ventilation peut augmenter sa température.
Transition après la suppression de l’ombre
Lorsque la diode repasse de la conduction au blocage, sa température élevée peut augmenter temporairement le courant de fuite inverse.
Boîte de jonction mal refroidie
Si la chaleur ne peut pas s’évacuer, la température de jonction peut continuer à augmenter et provoquer une défaillance thermique.
Pourquoi tester l’emballement thermique des diodes ?
L’article source décrit des essais destinés à vérifier que la température de la diode diminue après le passage de la conduction directe au blocage inverse.
Pendant ce type d’essai, la diode fonctionne à courant élevé dans un environnement chaud jusqu’à atteindre un état thermique stable. Une tension inverse est ensuite appliquée afin d’observer l’évolution de la température et du courant de fuite.
La qualité de la diode, la section des conducteurs, la conception de la boîte de jonction et la dissipation thermique doivent donc être évaluées ensemble, et pas uniquement à partir du courant nominal indiqué sur le composant.
Comment choisir une diode bypass adaptée ?
Courant direct admissible
La diode doit supporter le courant maximal pouvant traverser la sous-chaîne, avec une marge correspondant aux conditions réelles d’utilisation.
Tension inverse maximale
La tension inverse admissible doit rester supérieure à la tension susceptible d’être appliquée lorsque la diode est bloquée.
Température de jonction
Le composant doit fonctionner dans la plage de température attendue à l’intérieur de la boîte de jonction.
Faible chute de tension
Une chute de tension directe réduite limite les pertes et la chaleur dissipée lorsque la diode conduit.
Dissipation dans la boîte de jonction
Le boîtier, les connexions et les matériaux doivent évacuer efficacement la chaleur générée.
Essais électriques et thermiques
La diode doit être vérifiée dans le module complet et dans des conditions proches de son usage réel.
Comment vérifier le bon fonctionnement des diodes bypass ?
- Rechercher une perte de tension anormale sur le module.
- Comparer la production avec des panneaux similaires exposés aux mêmes conditions.
- Utiliser une caméra thermique pour détecter une boîte de jonction ou une cellule anormalement chaude.
- Inspecter les traces de brûlure, de déformation ou de décoloration autour de la boîte de jonction.
- Vérifier le comportement électrique de la diode lorsque le module est isolé et sécurisé.
- Confier les mesures internes à un technicien qualifié lorsque la boîte de jonction n’est pas conçue pour être ouverte sur site.
Questions fréquentes sur les diodes bypass
Tous les panneaux solaires disposent-ils de diodes bypass ?
La plupart des modules modernes raccordés en série intègrent des diodes bypass dans leur boîte de jonction. Leur nombre et leur configuration dépendent toutefois de la conception du panneau.
Combien de diodes bypass trouve-t-on dans un panneau ?
De nombreux panneaux utilisent plusieurs diodes, souvent une par sous-chaîne de cellules. Certains petits modules peuvent utiliser une configuration différente.
Une diode bypass améliore-t-elle la puissance sous ombrage ?
Elle ne récupère pas la puissance perdue par les cellules ombragées, mais elle peut empêcher cette section de limiter totalement le courant du reste de la chaîne.
Une diode bypass empêche-t-elle tous les points chauds ?
Non. Elle réduit le risque dans la sous-chaîne qu’elle protège, mais certains défauts localisés, microfissures ou problèmes de connexion peuvent encore produire un échauffement.
Une diode de blocage est-elle encore nécessaire avec un régulateur ?
De nombreux régulateurs modernes intègrent déjà une protection contre le courant inverse. Il faut vérifier la documentation du régulateur avant d’ajouter une diode externe.
Que se passe-t-il lorsqu’une diode bypass tombe en court-circuit ?
La sous-chaîne protégée peut rester contournée en permanence. Le panneau continue éventuellement à produire, mais avec une tension inférieure à sa valeur normale.
Peut-on remplacer soi-même une diode bypass ?
Le remplacement exige de sélectionner un composant compatible et d’intervenir dans la boîte de jonction. Cette opération peut affecter l’étanchéité et la garantie et doit être confiée à un professionnel qualifié.
Que faut-il retenir sur les diodes des panneaux solaires ?
La diode bypass est un élément essentiel de la protection contre l’ombrage partiel. Raccordée en parallèle avec une sous-chaîne de cellules, elle permet au courant de contourner la zone affectée et limite les risques de point chaud.
La diode de blocage remplit une autre fonction. Placée en série, elle empêche principalement le retour du courant vers le panneau. Dans les systèmes modernes, cette protection peut déjà être intégrée au régulateur de charge.
Pour assurer la fiabilité du module, la diode bypass doit être correctement dimensionnée, efficacement refroidie et validée par des essais électriques et thermiques adaptés.
Les configurations électriques présentées sont simplifiées à des fins pédagogiques. Le choix des diodes, des protections et du câblage doit respecter la fiche technique du module, les caractéristiques du régulateur et les exigences électriques applicables à l’installation.
