Comprendre l’effet de point chaud sur un panneau solaire
L’effet de point chaud sur un panneau solaire apparaît lorsqu’une cellule ombragée, défectueuse ou moins performante se met à dissiper de l’énergie sous forme de chaleur. Cette surchauffe localisée peut diminuer la production, accélérer le vieillissement du module et, dans les cas sévères, endommager ses matériaux internes.
Qu’est-ce que l’effet de point chaud sur un panneau solaire ?
Dans un module photovoltaïque, les cellules sont généralement raccordées en série. Le même courant doit donc traverser toutes les cellules d’une même chaîne.
Lorsqu’une cellule est ombragée, vieillissante ou défectueuse, son courant disponible devient inférieur à celui des autres cellules. Le courant imposé par la chaîne peut alors placer cette cellule en polarisation inverse. Au lieu de produire de l’électricité, elle absorbe une partie de l’énergie et la transforme en chaleur.
Le phénomène peut concerner une cellule, une partie de cellule, une interconnexion ou une zone affectée par l’ombrage.
Une chaîne de cellules fournissant un courant élevé contient une cellule dont le courant de court-circuit est plus faible. Cette cellule devient alors le point limitant de la chaîne.
Quelles sont les conséquences des points chauds ?
Un point chaud n’affecte pas uniquement la cellule concernée. La chaleur peut se propager aux matériaux voisins et accélérer plusieurs mécanismes de dégradation dans le module.
Réduction de la puissance produite
La cellule affectée limite le courant de sa chaîne. La hausse de température diminue également les performances électriques des cellules photovoltaïques.
Dilatation et contraction des matériaux
Les variations répétées de température créent des contraintes mécaniques susceptibles de provoquer fatigue, fissures ou dégradation progressive des interfaces.
Détérioration des connexions
Une température excessive peut affecter les rubans conducteurs, les soudures, les connecteurs et certaines parties du câblage interne.
Réduction de la durée de vie
Une exposition prolongée ou répétée aux contraintes thermiques peut diminuer la fiabilité du module et accélérer son vieillissement.
Risque de délaminage ou de brunissement
La chaleur concentrée peut dégrader l’encapsulant et favoriser une décoloration, une perte d’adhérence ou une isolation moins performante.
Risque accru de dommage sévère
Dans les situations les plus défavorables, une surchauffe importante peut entraîner une brûlure localisée, la fusion d’une soudure ou un défaut électrique.
Quelles sont les principales causes de l’effet de point chaud ?
Ombrage partiel
Une feuille, une branche, un bâtiment, une cheminée, une antenne, de la saleté ou des déjections d’oiseaux peuvent réduire l’éclairement d’une partie de la cellule.
Dégradation inégale des cellules
Certaines cellules peuvent vieillir plus rapidement que d’autres à cause de contraintes thermiques, mécaniques ou d’une exposition non uniforme.
Modules ou cellules non homogènes
Des caractéristiques électriques différentes dans une chaîne en série peuvent créer un déséquilibre et forcer certains éléments à fonctionner dans des conditions défavorables.
Diode bypass défectueuse
Si une diode bypass est mal raccordée, dégradée ou hors service, le courant ne peut plus contourner correctement la section ombragée du module.
Défauts des cellules ou des soudures
Les microfissures, défauts de métallisation, mauvaises soudures ou cellules mal triées peuvent créer des zones à résistance électrique plus élevée.
Ventilation insuffisante
Un espace arrière trop faible ou une circulation d’air limitée ralentit l’évacuation de la chaleur et peut aggraver la température d’une zone déjà affectée.
Que montrent les simulations et les essais de point chaud ?
L’article d’origine cite une étude reposant sur des simulations MATLAB et ANSYS afin d’analyser la dissipation thermique de cellules soumises à différentes conditions d’ombrage.

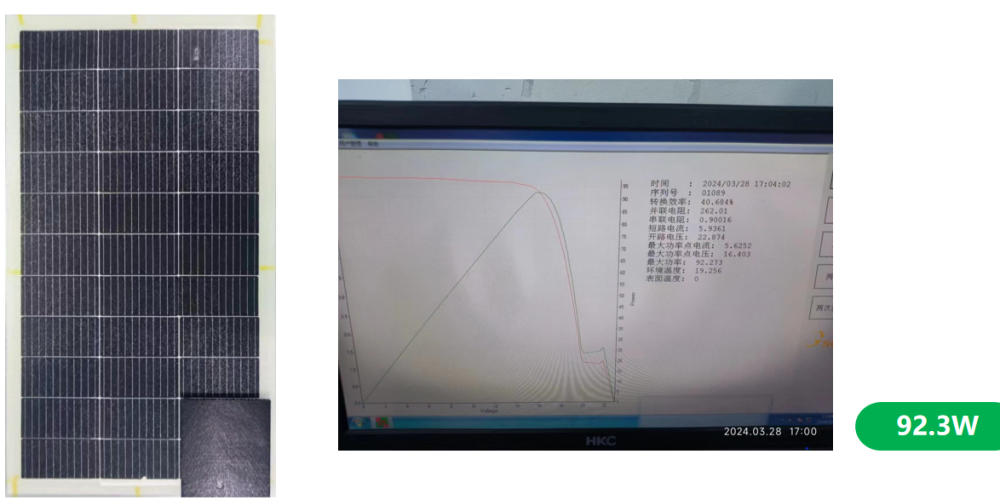

Dans le scénario étudié, un module de 350 W équipé de diodes bypass pouvait atteindre localement une température proche de 200 °C avec environ 10 % d’ombrage. Ce résultat correspond à une configuration de simulation déterminée et ne signifie pas que chaque module partiellement ombragé atteindra cette température.
De telles températures peuvent favoriser une dégradation de l’encapsulant, la fusion de points de soudure, une brûlure locale de cellule ou une perte permanente de puissance. Les normes photovoltaïques prévoient donc des essais d’endurance au point chaud afin d’évaluer la résistance des modules à ce type de contrainte.
Quel est le rôle des diodes bypass ?
Une diode bypass est généralement raccordée en parallèle avec une partie de la chaîne de cellules. Lorsque cette partie fonctionne normalement, la diode reste inactive.
Si la tension de la sous-chaîne devient fortement négative à cause d’une cellule ombragée, la diode peut conduire et offrir un chemin alternatif au courant.
- Réduire la tension inverse appliquée aux cellules affectées.
- Limiter l’échauffement de la sous-chaîne ombragée.
- Maintenir une partie de la production du module.
- Réduire le risque de dégradation permanente.
Comment éviter les points chauds sur les panneaux solaires ?
Sélectionner des cellules homogènes
Un tri rigoureux des cellules et un bon appariement électrique réduisent les écarts de courant dans les chaînes en série.
Optimiser les sous-chaînes
Une architecture électrique adaptée et un nombre suffisant de chemins bypass peuvent limiter les conséquences d’un ombrage partiel.
Choisir des modules de qualité
Une fabrication contrôlée, des cellules correctement appariées et des composants fiables réduisent les risques de défauts internes.
Éviter les zones d’ombre
Étudiez la trajectoire du soleil et les obstacles permanents ou saisonniers avant de définir l’emplacement des modules.
Assurer un éclairement uniforme
Une orientation et une inclinaison cohérentes réduisent les différences d’irradiance entre les différentes zones du champ.
Maintenir une circulation d’air
Un espace de ventilation adapté derrière le panneau facilite l’évacuation de la chaleur accumulée.
Utiliser des optimiseurs si nécessaire
Dans les installations soumises à des ombrages variables, des optimiseurs de puissance peuvent améliorer la gestion de chaque module.
Nettoyer régulièrement les modules
Retirez la poussière, les feuilles et les débris susceptibles de créer des zones d’ombre persistantes.
Contrôler les écarts de production
Une baisse anormale de puissance ou une température localisée peut révéler un défaut nécessitant une inspection.
Quels signes peuvent indiquer la présence d’un point chaud ?
- Une zone du module apparaît nettement plus chaude lors d’un contrôle thermique.
- La puissance de la chaîne diminue sans changement évident de l’ensoleillement.
- Une cellule présente une décoloration, une trace brune ou une détérioration visible de l’encapsulant.
- Le module montre des microfissures, une soudure endommagée ou une diode bypass défaillante.
- Une zone reste régulièrement ombragée par un obstacle, un dépôt ou des débris.
Questions fréquentes sur l’effet de point chaud
L’ombrage provoque-t-il toujours un point chaud ?
Non. Le risque dépend de la surface ombragée, du courant de la chaîne, de la position de l’ombre, du fonctionnement des diodes bypass et de la conception du module. Un ombrage persistant reste toutefois une situation à éviter.
Une diode bypass empêche-t-elle totalement les points chauds ?
Non. Elle peut limiter la tension inverse et détourner une partie du courant, mais elle ne supprime pas les défauts de cellule, les mauvaises soudures ou tous les types d’ombrage.
La saleté peut-elle créer un point chaud ?
Oui. Une salissure concentrée, une feuille ou des déjections d’oiseaux peuvent ombrager une petite zone et créer un déséquilibre électrique entre les cellules.
Comment détecter un point chaud ?
La thermographie infrarouge permet d’identifier les zones anormalement chaudes. Elle peut être complétée par une mesure électrique et une inspection visuelle du module.
Un point chaud peut-il endommager définitivement le panneau ?
Oui. Une surchauffe importante ou répétée peut dégrader la cellule, les soudures, l’encapsulant ou l’isolation et entraîner une perte permanente de puissance.
Faut-il remplacer immédiatement un module affecté ?
Cela dépend de la cause et de la gravité. Un obstacle ou une salissure peut parfois être supprimé, tandis qu’une cellule, une diode ou une connexion endommagée peut nécessiter une réparation professionnelle ou le remplacement du module.
Que faut-il retenir sur les points chauds photovoltaïques ?
Les points chauds constituent un enjeu important pour la puissance, la fiabilité et la sécurité des panneaux solaires. Ils apparaissent principalement lorsqu’une cellule produit moins de courant que les autres cellules de sa chaîne et commence à dissiper de l’énergie sous forme de chaleur.
Une bonne sélection des cellules, des diodes bypass fonctionnelles, une installation sans ombrage durable, une ventilation correcte et un entretien régulier contribuent à limiter ce phénomène et à préserver les performances du système photovoltaïque.
Les températures et résultats de simulation mentionnés correspondent aux conditions particulières de l’étude citée dans l’article source. Le comportement réel d’un panneau dépend de sa conception, de ses matériaux, de l’irradiance, de la ventilation, de l’ombrage et de l’état de ses composants.
