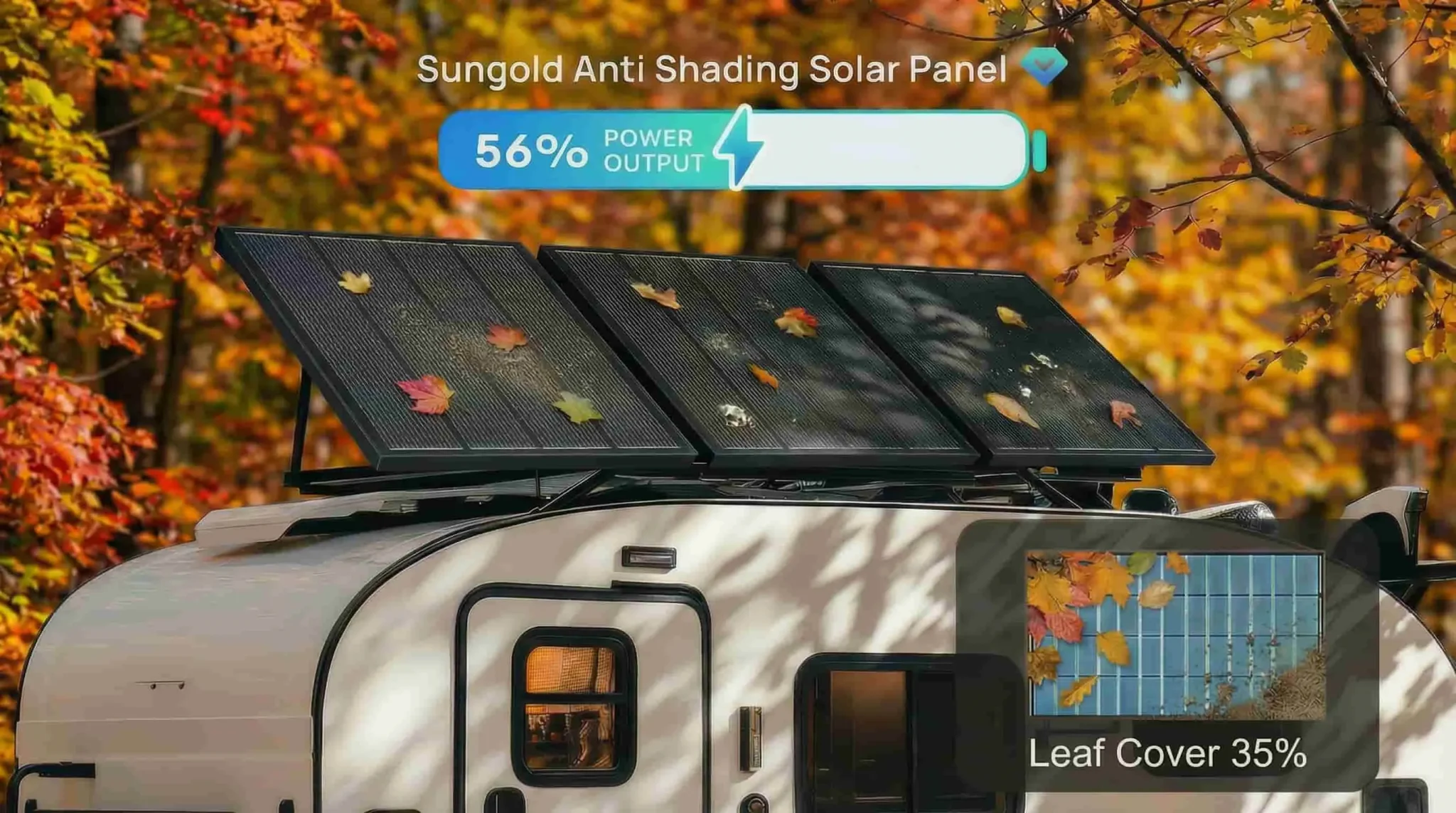

Panneau solaire ombrage partiel : performances et technologie anti-ombrage
Panneau solaire ombrage partiel : une ombre étroite provenant d’un garde-corps, d’un lanterneau de camping-car, d’un mât, d’une cheminée, d’une branche ou d’un mur peut créer un déséquilibre électrique dans le module et entraîner une baisse de puissance supérieure à la surface réellement ombragée.
Panneau solaire ombrage partiel : pourquoi la puissance diminue-t-elle ?
Un panneau photovoltaïque n’est pas une surface de production unique et indépendante. Il est composé de cellules reliées entre elles selon une architecture électrique précise.
Lorsque toutes les cellules reçoivent une lumière similaire, le module peut fonctionner près de sa courbe de puissance attendue. Lorsqu’une zone est ombragée, les cellules concernées produisent moins de courant que les cellules éclairées. Cette différence crée une perte par désadaptation électrique.
Une petite ombre peut limiter une sous-chaîne entière, car les cellules raccordées en série doivent laisser circuler le même courant.
Les diodes bypass, les demi-cellules, les architectures multi-busbars et les conceptions anti-ombrage peuvent réduire l’impact, mais elles ne rendent pas le panneau insensible à toutes les formes d’ombre.
La forme de l’ombre compte autant que sa surface
Une ombre en ligne, sur un angle, sur une rangée complète ou sur plusieurs cellules produit des effets électriques différents.
Que se passe-t-il dans un panneau solaire standard sous ombrage partiel ?
Dans de nombreux modules, les cellules sont regroupées en sous-chaînes raccordées en série. Le même courant doit traverser chaque cellule du chemin électrique.
Lorsqu’une cellule ou une zone produit moins de courant, elle peut limiter le courant de la sous-chaîne complète. C’est pourquoi une petite ombre peut provoquer une perte de puissance plus importante que prévu.
Ombre locale
Courant réduit
Désadaptation
Bypass possible
Puissance réduite
La section la plus faible peut limiter le courant
La connexion en série augmente la tension, mais rend le chemin électrique plus sensible à la cellule, à la sous-chaîne ou au module produisant le moins de courant.
La cellule ombragée peut subir une polarisation inverse
Le courant provenant des cellules éclairées peut imposer une tension inverse à la cellule ombragée, qui commence alors à dissiper de l’énergie au lieu d’en produire.
Qu’est-ce qu’une diode bypass et pourquoi est-elle importante ?
Une diode bypass, également appelée diode de dérivation, est raccordée en parallèle avec un groupe de cellules. Lorsque cette zone devient fortement ombragée ou électriquement limitée, la diode peut fournir un chemin alternatif au courant.
Elle permet de préserver la circulation du courant dans le reste du module ou de la chaîne et limite la tension inverse appliquée aux cellules ombragées.
Contourner une zone limitée
Le courant peut passer autour du groupe de cellules affecté au lieu de traverser directement la zone fortement ombragée.
Réduire le stress en polarisation inverse
La diode limite la tension inverse susceptible de transformer une cellule ombragée en charge dissipant de la chaleur.
Maintenir une partie de la puissance
Les autres zones du module peuvent continuer à contribuer, même si la tension totale diminue lorsque la diode conduit.
Comment les diodes bypass multizones améliorent-elles la gestion de l’ombre ?
Une architecture multizone divise le module en groupes électriques plus petits. Lorsqu’une ombre locale touche une zone, le courant peut contourner cette partie tandis que les autres zones continuent à fournir de la puissance.
| Élément de conception | Fonction | Impact sous ombrage |
|---|---|---|
| Diode bypass | Achemine le courant autour d’un groupe de cellules ombragé ou limité. | Réduit le stress inverse et limite l’impact d’une zone. |
| Zone bypass | Définit le groupe de cellules protégé par une diode. | Une zone plus petite peut réduire la surface active sacrifiée lors du bypass. |
| Boîte de jonction | Regroupe les connexions, les diodes et les sorties du module. | Influence la fiabilité, la dissipation thermique et la stratégie de protection. |
| Disposition des cellules | Organise les chemins de courant internes. | Détermine la manière dont une ombre donnée affecte les différentes sous-chaînes. |
Le nombre exact de zones et de groupes protégés doit être vérifié dans la fiche technique ou la documentation d’ingénierie du modèle concerné.
Les panneaux à demi-cellules sont-ils plus performants à l’ombre ?
Les modules à demi-cellules divisent les cellules conventionnelles en sections plus petites et réorganisent les chemins électriques internes. Chaque chemin transporte un courant inférieur, ce qui peut réduire les pertes résistives.
Cette architecture peut aussi localiser l’effet de certaines formes d’ombre, surtout lorsqu’elle est associée à une disposition adaptée des zones bypass.
Courant plus faible dans chaque chemin
La réduction du courant peut diminuer les pertes résistives et améliorer le comportement thermique du module.
Effet parfois mieux localisé
Selon la position de l’ombre, une moitié du module peut continuer à fonctionner de manière plus indépendante.
Quel est le rôle d’une architecture multi-busbar sous ombrage ?
Les busbars collectent le courant produit à la surface des cellules. Une architecture multi-busbar utilise davantage de chemins de collecte qu’une conception plus ancienne à trois ou cinq busbars.
Trajets électriques plus courts
La multiplication des points de collecte peut réduire la distance parcourue par le courant sur la cellule.
Pertes résistives réduites
Des chemins plus courts et mieux répartis peuvent diminuer les pertes électriques dans certaines conditions.
Meilleure collecte autour de petits défauts
Plusieurs chemins peuvent contribuer à maintenir la collecte lorsque de petites zones sont touchées par une microfissure ou une ombre localisée.

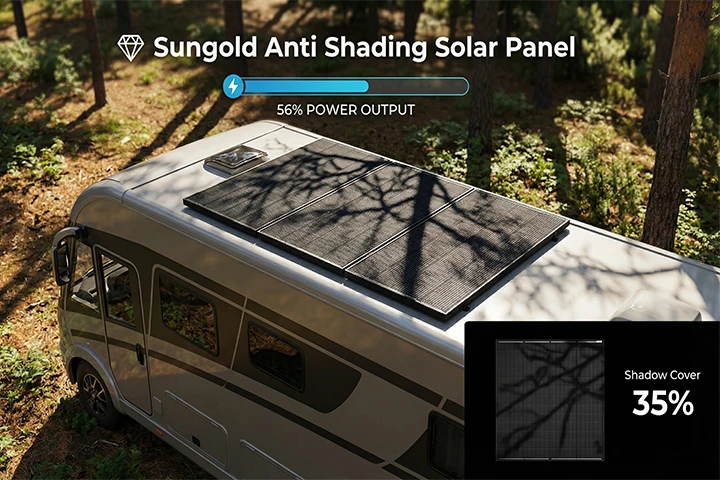

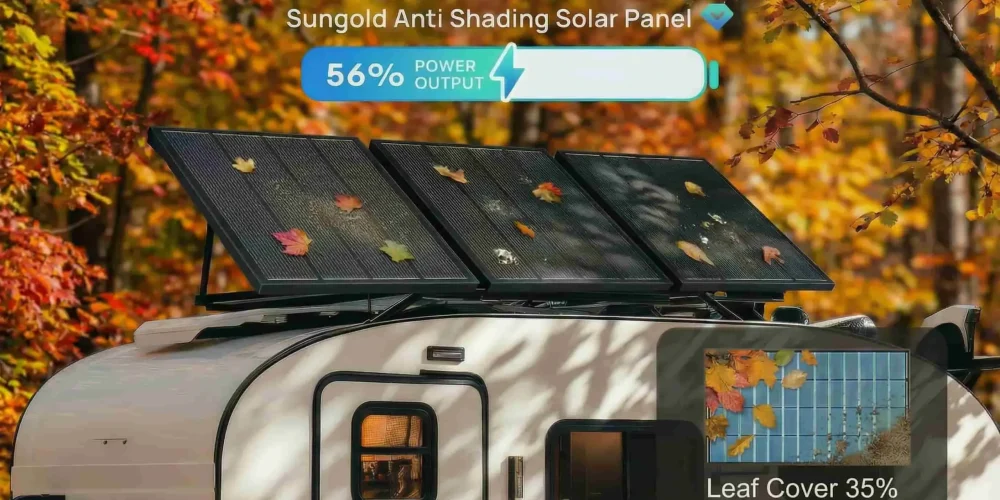

Comment fonctionne la technologie anti-ombrage Sungold ?
Réacheminer le courant lorsque la résistance augmente dans une zone ombragée
Sungold présente sa technologie anti-ombrage comme une approche d’acheminement du courant au niveau du module et des cellules. Des éléments de gestion du courant sont intégrés dans le module afin d’aider le courant à contourner les zones ombragées lorsque leur résistance augmente.
- Réduire les pertes dues à la désadaptation électrique.
- Maintenir une production plus stable sous ombrage partiel.
- Limiter le stress imposé aux cellules ombragées.
- Réduire le risque de formation de points chauds.
- Localiser davantage l’impact d’une ombre étroite.
Quelles données faut-il vérifier avant de publier un pourcentage de performance ?
Un pourcentage de puissance conservée sous ombrage n’est utile que s’il est associé à un protocole d’essai clairement défini. Le résultat dépend notamment de la position de l’ombre, de sa taille, de l’irradiance, de la température, du câblage et du point de fonctionnement du MPPT.
| Donnée | Pourquoi est-elle nécessaire ? | Règle de publication |
|---|---|---|
| Modèle exact testé | Le comportement sous ombrage varie selon l’architecture interne du module. | Ne pas généraliser le résultat d’un modèle à toutes les gammes. |
| Forme et position de l’ombre | Une ligne, un angle, une rangée ou une ombre irrégulière produisent des effets différents. | Indiquer la taille, l’angle et la zone ombragée lorsque ces données sont disponibles. |
| Module de référence | Une amélioration n’a de sens que par rapport à un échantillon clairement identifié. | Décrire le panneau conventionnel ou l’échantillon témoin. |
| Mesures électriques | La tension, le courant, la puissance et la température peuvent tous évoluer. | Utiliser uniquement les valeurs mesurées dans la configuration testée. |
| Source de la preuve | Un rapport interne, une fiche technique et un essai tiers n’offrent pas le même niveau de preuve. | Séparer clairement les données confirmées des explications de mécanisme. |
En l’absence de données complètes, il est plus sûr d’expliquer le mécanisme et les critères de sélection que d’annoncer un pourcentage universel de puissance conservée.
Faut-il câbler les panneaux en série ou en parallèle sous ombrage partiel ?
La méthode de câblage modifie la manière dont une ombre affecte l’ensemble du champ photovoltaïque. La série augmente la tension, tandis que le parallèle additionne les courants.
| Configuration | Avantage | Risque sous ombrage | Vérification technique |
|---|---|---|---|
| Série | Tension plus élevée, courant plus faible et câbles parfois plus faciles à dimensionner. | Un module ombragé peut influencer le courant de la chaîne. | Contrôler Voc, Vmp, tension à froid et limite d’entrée du MPPT. |
| Parallèle | Meilleure isolation des branches dans de nombreux scénarios d’ombrage. | Courant plus élevé et pertes possibles dans les câbles. | Contrôler Imp, Isc, fusibles, section des câbles, connecteurs et courant maximal du contrôleur. |
| Série-parallèle segmenté | Combine une tension adaptée au MPPT et une meilleure séparation des zones d’ombre. | Nécessite une organisation précise des chaînes. | Regrouper les panneaux présentant une exposition et un profil d’ombre similaires. |
Les panneaux qui reçoivent des niveaux d’irradiance très différents ne devraient pas être regroupés dans la même chaîne en série lorsque cela peut être évité.
Quelle différence entre panneau anti-ombrage, MPPT, optimiseur et micro-onduleur ?
Ces technologies interviennent à différents niveaux du système. Elles peuvent être complémentaires, mais elles ne remplissent pas exactement la même fonction.
| Solution | Niveau d’action | Fonction principale | Ne remplace pas |
|---|---|---|---|
| Panneau anti-ombrage | À l’intérieur du module | Acheminement local du courant et meilleure gestion des zones de cellules ombragées. | Le choix du contrôleur, le câblage et l’étude de l’installation. |
| Régulateur MPPT | Entre le champ solaire et la batterie ou l’onduleur | Recherche le point de fonctionnement fournissant la meilleure puissance disponible. | La gestion de l’ombre au niveau interne des cellules. |
| Optimiseur CC | Au niveau du module | Réduit certaines pertes de désadaptation entre modules et permet le suivi individuel. | Une bonne implantation et une disposition adaptée aux ombres. |
| Micro-onduleur | Conversion CC-CA au niveau du module | Réduit la dépendance à une chaîne commune et permet une gestion module par module. | La conception thermique, mécanique et électrique interne du panneau. |
Dans un environnement complexe, il peut être nécessaire d’évaluer à la fois la conception du module et l’électronique du système.
Quelles applications bénéficient le plus des panneaux anti-ombrage ?
Climatiseur, lanterneaux, antennes et galerie de toit
Les équipements de toiture et l’orientation du véhicule créent des ombres mobiles difficiles à éviter. Une conception anti-ombrage peut réduire les fluctuations de puissance.
Mâts, cordages, bômes et rebords de cabine
Les ombres fines sont fréquentes sur un bateau. La gestion de l’ombre doit être étudiée avec l’étanchéité, la résistance à la corrosion et la méthode de fixation.
Garde-corps et bords de bâtiment
Les lignes du garde-corps peuvent créer des ombres répétées. L’angle d’installation, l’onduleur et les règles locales doivent également être vérifiés.
Arbres, poteaux, abris et relief du terrain
Une production irrégulière peut compromettre la recharge de la batterie. Le choix du panneau doit être associé au dimensionnement du stockage et du régulateur.
Comment installer des panneaux dans un environnement partiellement ombragé ?
Cartographier les ombres
Observez le toit ou la surface à différents moments de la journée, pas uniquement à midi.
Limiter la zone active touchée
Orientez les modules afin que les ombres récurrentes affectent la plus petite zone électrique possible.
Regrouper les expositions similaires
Évitez de placer dans une même chaîne des panneaux soumis à des profils d’ombre très différents.
Vérifier le régulateur
Confirmez la plage de tension et de courant avant de choisir la série, le parallèle ou le série-parallèle.
Dimensionner câbles et protections
Les configurations parallèles exigent une attention particulière au courant, aux fusibles et aux connecteurs.
Préserver la ventilation
Une bonne dissipation thermique est importante sur les toits de camping-car, les bateaux et les surfaces à faible dégagement.
Quels sont les mythes fréquents sur les panneaux solaires et l’ombre ?
Une petite ombre provoque toujours une petite perte de puissance.
Une ombre limitée peut toucher un groupe de cellules clé et provoquer une perte de désadaptation bien plus importante.
Les diodes bypass résolvent tous les problèmes d’ombrage.
Elles réduisent le stress et maintiennent le passage du courant, mais peuvent contourner une zone complète et réduire la tension du module.
Un panneau anti-ombrage fonctionne sans perte à l’ombre.
Aucun panneau n’est insensible à l’ombre. La technologie vise à mieux gérer l’ombre partielle, pas à créer de l’énergie sans lumière.
Un optimiseur et un panneau anti-ombrage sont identiques.
Le panneau anti-ombrage utilise une conception interne, tandis que l’optimiseur est un équipement électronique installé au niveau du module.
La puissance nominale en watts suffit pour choisir un panneau.
La forme de l’ombre, le câblage, le MPPT, la température, l’installation et l’architecture interne influencent aussi la production réelle.
Questions fréquentes sur les performances sous ombrage partiel
Comment un panneau anti-ombrage fonctionne-t-il sous ombrage partiel ?
Il est conçu pour aider le courant à contourner les zones de cellules ombragées plutôt que de laisser une zone limiter tout le module. La performance réelle dépend du modèle, de la forme de l’ombre, du câblage, du contrôleur et de l’installation.
À quoi sert une diode bypass dans un panneau solaire ?
Elle fournit un chemin alternatif autour d’un groupe de cellules ombragé ou limité. Elle réduit la désadaptation et le stress inverse, mais ne supprime pas toutes les pertes liées à l’ombre.
Les panneaux à demi-cellules fonctionnent-ils mieux à l’ombre ?
Ils peuvent offrir une meilleure tolérance dans de nombreuses configurations grâce à des chemins de courant plus faibles et à une meilleure segmentation. Le résultat dépend toutefois de la disposition interne et de la position de l’ombre.
Les panneaux anti-ombrage sont-ils meilleurs que les optimiseurs ?
Ils répondent à des problèmes différents. Le panneau agit sur le courant à l’intérieur du module, tandis que l’optimiseur gère les différences entre modules et peut fournir un suivi individuel.
La technologie anti-ombrage empêche-t-elle les points chauds ?
Elle peut réduire le risque en améliorant l’acheminement du courant autour des zones ombragées, mais elle ne doit pas être décrite comme supprimant tous les points chauds possibles.
Le câblage parallèle est-il toujours meilleur sous ombrage ?
Non. Il peut mieux isoler certaines branches ombragées, mais augmente le courant et les exigences relatives aux câbles, fusibles, connecteurs et régulateurs.
Que doivent demander les acheteurs B2B avant de choisir un panneau anti-ombrage ?
Ils doivent demander le modèle exact, la fiche technique, les paramètres électriques, le périmètre confirmé de la technologie, les essais disponibles, la méthode de câblage, les exigences de montage et la compatibilité avec le contrôleur ou l’onduleur.
Comment choisir un panneau solaire pour un projet exposé à l’ombre partielle ?
Dans un environnement soumis à des ombres récurrentes provenant d’équipements de toiture, de garde-corps, d’arbres, de mâts, de murs ou de structures voisines, il ne faut pas choisir un module uniquement selon sa puissance nominale.
La disposition des cellules, les zones bypass, l’architecture à demi-cellules, les busbars, le câblage, le contrôleur MPPT et la forme réelle de l’ombre déterminent ensemble la production disponible.
Une technologie anti-ombrage peut réduire les pertes de désadaptation, stabiliser davantage la sortie et limiter le risque de point chaud. Les performances doivent néanmoins être confirmées pour le modèle, le schéma d’installation et les conditions d’essai correspondant au projet.
Références techniques
Les références suivantes fournissent un contexte complémentaire sur la polarisation inverse, les performances photovoltaïques et les risques techniques des systèmes solaires.
Les descriptions de mécanisme et les critères de sélection présentés dans cet article ne constituent pas une garantie de puissance fixe sous ombrage. Les résultats dépendent du modèle, de la forme de l’ombre, de l’irradiance, de la température, du câblage, du contrôleur et des conditions d’installation.
