Solaire camping-car : faut-il câbler les panneaux en série ou en parallèle ?
Solaire camping-car : le choix entre un câblage en série ou en parallèle ne dépend pas uniquement de la puissance totale des panneaux. Il faut également tenir compte de l’ombrage, de la longueur des câbles, de la tension maximale du régulateur MPPT, du courant, des équipements présents sur le toit et des futures extensions du système.

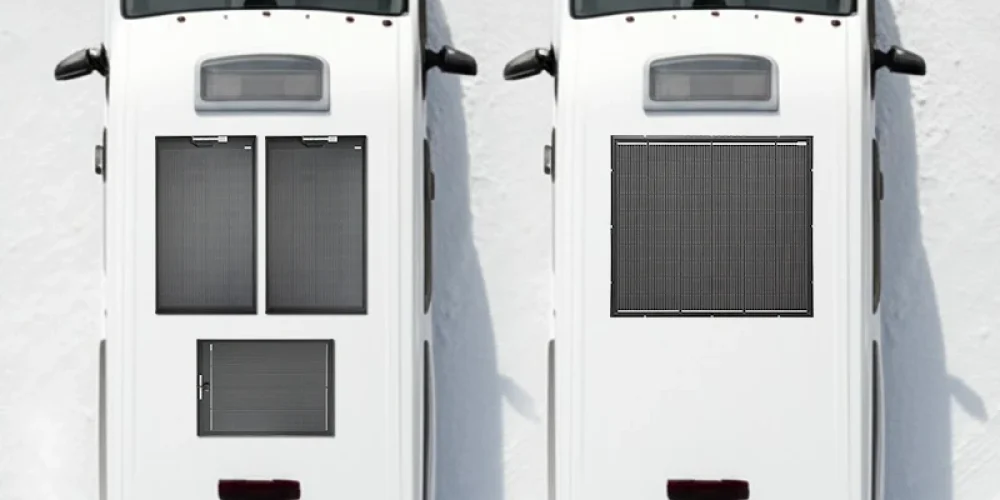

Solaire camping-car : faut-il choisir un câblage en série ou en parallèle ?
Dans une installation solaire camping-car, il n’existe pas une seule configuration adaptée à tous les véhicules. Le choix entre une connexion en série ou en parallèle dépend principalement de la fréquence de l’ombrage, de la distance entre le toit et le régulateur de charge, ainsi que des limites électriques du système.
Câblage en série
Souvent adapté aux longs câbles et aux régulateurs MPPT, car la tension augmente tandis que le courant reste plus faible.
Câblage en parallèle
Une branche partiellement ombragée influence moins directement les autres branches lorsque le système est correctement conçu.
Série-parallèle ou MPPT séparés
Les panneaux exposés de manière similaire sont regroupés, puis les zones différentes sont séparées ou combinées avec prudence.
Quelle différence entre un câblage en série et en parallèle ?
Série pour augmenter la tension, parallèle pour augmenter le courant
Lorsque des panneaux identiques sont raccordés en série, le courant traverse successivement chaque module. En parallèle, chaque panneau constitue une branche reliée à un point commun.
- En série, la tension totale est la somme des tensions.
- En série, le courant est limité par le panneau ou la zone la plus faible.
- En parallèle, la tension reste proche de celle d’un seul panneau.
- En parallèle, les courants des différentes branches s’additionnent.
V total = V1 + V2 + V3
I total = I1 + I2 + I3
P = V × I
Quels sont les avantages et les limites de chaque configuration ?
Tension plus élevée et courant plus faible
Cette configuration réduit généralement la chute de tension sur un long câble entre le toit et le régulateur.
Elle peut toutefois être plus sensible lorsqu’un panneau ou une sous-chaîne reçoit moins de lumière que les autres.
Branches plus indépendantes
Une branche ombragée peut produire moins sans imposer exactement le même courant aux autres branches.
Le courant total plus élevé exige cependant des câbles, des connecteurs, des protections et un regroupement adaptés.
Compromis adapté aux toits divisés en zones
Les panneaux d’une même zone solaire peuvent être placés en série, puis des chaînes électriquement compatibles peuvent être raccordées en parallèle.
Les zones très différentes doivent de préférence utiliser des entrées MPPT ou des régulateurs séparés.
| Critère | Série | Parallèle | Série-parallèle |
|---|---|---|---|
| Tension | S’additionne | Reste proche de celle d’un panneau | Dépend du nombre de panneaux par chaîne |
| Courant | Reste proche de celui d’un panneau | S’additionne | Les courants des chaînes s’additionnent |
| Longs câbles | Souvent avantageux | Section de câble plus importante | Bon compromis si les chaînes sont équilibrées |
| Ombrage | Peut affecter toute la chaîne | Peut rester davantage contenu dans une branche | Peut isoler les pertes par zones |
| Complexité | Faible | Regroupement et protections à prévoir | Conception plus exigeante |
Les panneaux regroupés dans une même chaîne doivent présenter des caractéristiques électriques compatibles.
Pourquoi faut-il choisir le câblage en fonction de l’ombrage ?
Sur un camping-car, l’ombre n’est pas exceptionnelle. Elle peut provenir des arbres, d’un bâtiment, du climatiseur de toit, d’un lanterneau, d’une antenne, d’un porte-bagages ou de salissures.
Une petite ombre ne provoque pas nécessairement une petite perte. Selon la position des cellules et des diodes bypass, elle peut désactiver une sous-chaîne entière du panneau.
Stationnez-vous régulièrement sous des arbres ?
Si oui, commencez l’étude avec une configuration parallèle, série-parallèle ou plusieurs entrées MPPT. Si l’ombre est rare, la série peut rester pertinente.
Le toit possède-t-il plusieurs zones d’exposition ?
Si l’avant et l’arrière du toit reçoivent une lumière très différente, évitez de les forcer dans une seule chaîne en série.
La distance jusqu’au MPPT est-elle importante ?
Une tension plus élevée obtenue en série peut réduire le courant et faciliter la maîtrise de la chute de tension.
Prévoyez-vous d’ajouter des panneaux plus tard ?
Réservez des zones, des entrées MPPT et une marge de tension, de courant et de puissance dès la première installation.

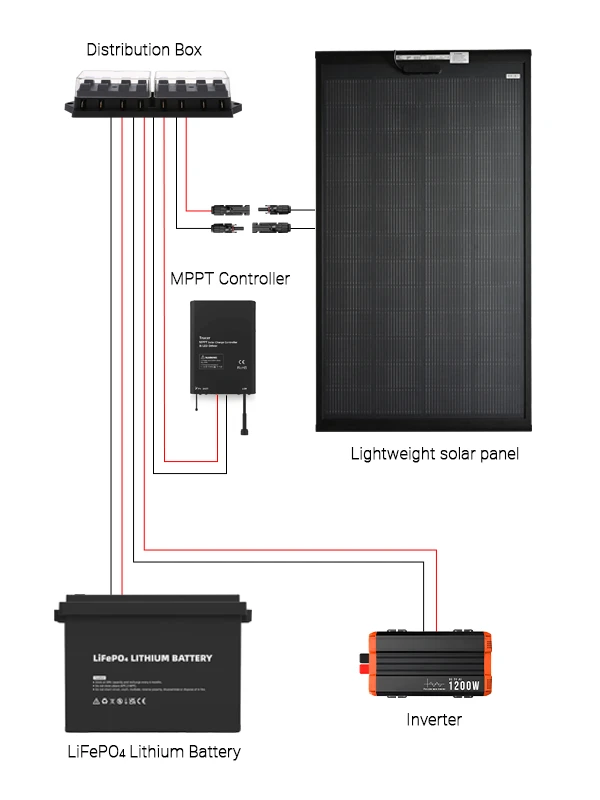

Comment câbler deux ou trois panneaux solaires sur un camping-car ?
Deux panneaux en série
Panneau 1 (−) → MPPT (−)
Panneau 2 (+) → MPPT (+)
Adapté lorsque l’ombrage est limité, que les panneaux sont similaires et que le câble jusqu’au régulateur est relativement long.
Deux panneaux en parallèle
Panneau 1 (−) + Panneau 2 (−) → MPPT (−)
Adapté lorsque l’ombrage est fréquent et que le câblage ainsi que le régulateur supportent le courant total.
Trois panneaux en série
P2 (+) → P3 (−)
Extrémités libres → entrée MPPT
Cette solution augmente fortement la tension. Vérifiez la tension à vide totale, notamment par temps froid.
Trois panneaux en parallèle
P1 (−) + P2 (−) + P3 (−) → MPPT (−)
Cette solution conserve la tension d’un panneau, mais multiplie le courant et peut nécessiter un boîtier de combinaison et des protections de branche.
Comment créer un câblage série-parallèle par zones de toit ?
La méthode par zones consiste à analyser le toit avant de choisir les connexions électriques. L’objectif est d’éviter qu’une ombre locale ne réduise la production de tous les panneaux.
Cartographier les ombres
Repérez le climatiseur, les aérations, les antennes, les porte-bagages et les zones balayées par l’ombre des arbres.
Créer des groupes homogènes
Placez dans une même zone les panneaux qui reçoivent une exposition solaire comparable pendant la journée.
Choisir la connexion de chaque zone
Utilisez la série à l’intérieur d’une zone lorsque la tension du MPPT le permet, puis séparez les zones très différentes.
Pourquoi le choix du régulateur MPPT est-il important ?
Sous ombrage partiel, la courbe puissance-tension peut présenter plusieurs points de puissance maximale. Le régulateur doit être capable d’identifier le meilleur point de fonctionnement, et pas uniquement un maximum local.
Vérifier la tension à vide
La somme des tensions Voc en série doit rester inférieure à la tension PV maximale du MPPT, y compris par temps froid.
Vérifier les branches parallèles
Le courant de court-circuit total doit rester dans les limites du contrôleur, du câblage et des dispositifs de protection.
Maintenir une tension suffisante
La tension de fonctionnement du champ doit rester dans la plage de suivi du régulateur dans les différentes conditions.
Privilégier un suivi adapté
Un algorithme capable de rechercher le maximum global est utile lorsque la toiture subit des ombres variables.
Comment préparer l’ajout de panneaux solaires plus tard ?
Réserver des zones, des câbles et une marge sur le régulateur
De nombreux problèmes apparaissent lorsque de nouveaux panneaux sont ajoutés sans respecter l’organisation électrique initiale.
- Laissez une entrée MPPT ou une zone de toit disponible.
- Conservez une marge sur la tension, le courant et la puissance.
- N’ajoutez pas un panneau ombragé dans une chaîne toujours au soleil.
- Vérifiez la compatibilité des tensions et des courants.
- Conservez un schéma daté de l’installation.
Comment utiliser les connecteurs MC4 en série et en parallèle ?
Un connecteur compatible ne remplace pas une vérification électrique
- Utilisez des connecteurs et outils de sertissage adaptés.
- Évitez de mélanger des connecteurs provenant de fabricants différents.
- Ne branchez ni ne débranchez les connecteurs sous charge.
- Fixez les câbles pour éviter le frottement et les vibrations.
- Maintenez les connecteurs hors des zones d’eau stagnante.
- Remplacez les connecteurs fissurés, brûlés ou déformés.
Quelles erreurs de câblage faut-il éviter ?
Choisir uniquement selon les watts
Deux systèmes ayant la même puissance nominale peuvent réagir très différemment à l’ombrage et aux longs câbles.
Dépasser la tension maximale du MPPT
La tension Voc augmente lorsque la température baisse. Utilisez la valeur corrigée pour les conditions froides.
Sous-dimensionner les câbles en parallèle
L’addition des courants augmente les pertes, l’échauffement et les contraintes sur les connexions.
Mélanger des panneaux incompatibles
Des tensions ou courants très différents peuvent provoquer des pertes de désadaptation.
Ignorer les vibrations
Les câbles, connecteurs et points de passage doivent rester accessibles et protégés contre le frottement.
Modifier les zones pendant une extension
Un nouveau panneau ne doit pas rompre la logique d’exposition solaire utilisée par l’installation existante.
Que faut-il vérifier avant la mise en service ?
| Élément | Vérification | Pourquoi |
|---|---|---|
| Polarité | Contrôler le positif et le négatif avant le raccordement | Éviter une inversion destructrice |
| Tension à vide | Mesurer la tension totale du champ | Confirmer le schéma et la limite MPPT |
| Courant | Calculer le courant maximal des branches parallèles | Dimensionner câbles et protections |
| Connecteurs | Vérifier le verrouillage et le sertissage | Limiter la résistance et l’échauffement |
| Passages de câble | Protéger contre les arêtes et les vibrations | Éviter l’usure de l’isolation |
| Production | Comparer chaque zone dans des conditions similaires | Détecter une branche faible ou mal raccordée |
Suivez toujours les limites indiquées dans les fiches techniques des panneaux, du régulateur, des connecteurs et des protections.
Questions fréquentes sur le câblage solaire d’un camping-car
Le câblage en série est-il toujours plus efficace ?
Non. Il réduit le courant et peut limiter les pertes dans les câbles, mais il peut être moins tolérant lorsque les panneaux d’une même chaîne reçoivent des niveaux d’ensoleillement très différents.
Le parallèle supprime-t-il les problèmes d’ombrage ?
Non. Il peut mieux contenir les pertes dans une branche, mais le panneau ombragé continue à produire moins. La conception des zones et des diodes bypass reste importante.
Peut-on raccorder des panneaux de puissances différentes ?
Cela est parfois possible, mais leurs tensions et courants doivent être compatibles. Des panneaux très différents sont généralement mieux gérés par des entrées MPPT séparées.
Peut-on raccorder trois panneaux en 2S1P ?
Une chaîne de deux panneaux en série et un panneau seul ne doivent généralement pas être raccordés directement en parallèle sur la même entrée, car leurs tensions diffèrent. Utilisez 3S, 3P ou des trackers séparés.
Faut-il protéger chaque branche parallèle par un fusible ?
Cela dépend du nombre de branches, du courant inverse possible, du calibre maximal de protection des panneaux et des instructions du fabricant. Le dimensionnement doit être vérifié pour chaque installation.
Quelle configuration convient le mieux sous les arbres ?
Une configuration parallèle, série-parallèle par zones ou plusieurs entrées MPPT offre généralement davantage de tolérance qu’une seule longue chaîne exposée à des ombres variables.
Comment préparer une future extension ?
Réservez une marge sur le MPPT, prévoyez une zone de toit libre, installez des passages de câble accessibles et conservez le schéma électrique d’origine.
Quel câblage choisir pour les panneaux solaires du camping-car ?
Le câblage en série convient particulièrement aux installations peu ombragées qui utilisent un long câble jusqu’au régulateur MPPT. Le parallèle est souvent plus adapté lorsque les panneaux reçoivent des ombres variables, à condition de dimensionner le câblage et les protections pour le courant plus élevé.
Lorsque le toit est divisé par un climatiseur, des lanterneaux ou des équipements créant plusieurs profils d’exposition, une conception série-parallèle par zones ou plusieurs entrées MPPT constitue généralement la solution la plus flexible.
Le point essentiel est de regrouper les panneaux selon leur exposition solaire réelle, puis de vérifier la tension, le courant, les câbles, les connecteurs et les limites du régulateur avant la mise en service.
Les schémas et recommandations présentés sont indicatifs. Le câblage final doit respecter les fiches techniques des panneaux et du régulateur MPPT, les limites des connecteurs, les règles de protection électrique et les exigences applicables aux installations mobiles.
